一、磁翻板液位计的工作原理：

磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有**的可靠性和抗腐蚀性能。磁性翻板液位计，即磁性浮子液位计由现场指示部分及其辅助装置（磁性开关和液位远传变送器），用户也可以根据实际情况选配辅助装置，也可以单独选用现场指示部分。该产品适用范围较广，可用于布料染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工 业等。该液位计可适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配备使控制更加容易。在桶槽的外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色，以指示实际液位高度。

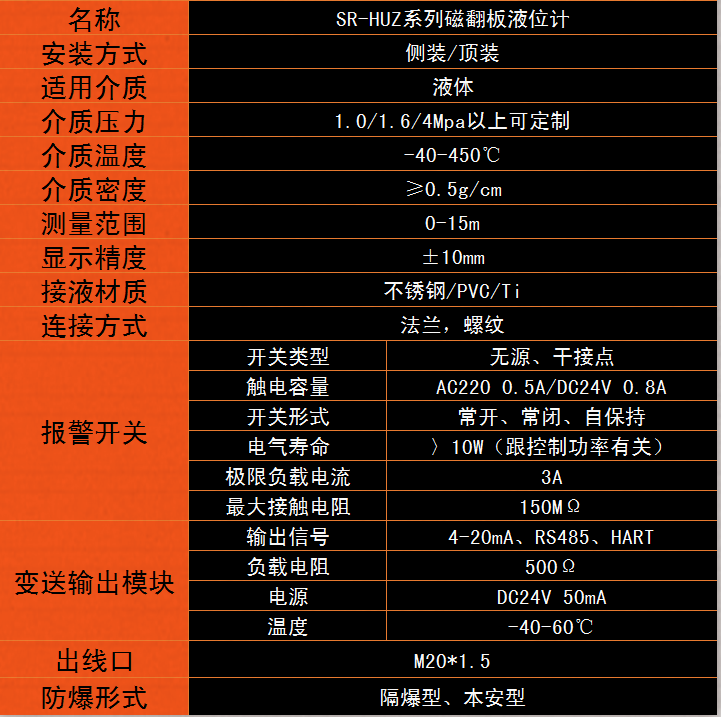

二、磁性翻板液位计主要技术指标：

三、磁性翻板液位计主要特点：

• 测量范围大，读数直观清晰

• 密封结合面少，不易渗漏，安全可靠

• 指示部分与被测介质完全隔离

• 采用304不锈钢材质，防腐蚀性高

• 全隔离型4-20mA远传模块24V供电，抗干扰能力强

四、用户购买磁翻板液位计时需要提供一下几点：

1、安装方式：侧装式   顶装式

2、测量介质：比如水、油、其他化工溶剂及液体原料

3、材质要求：比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)

4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。

5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质*高的压力可以达到10MPa。

6、连接方式：顶装式磁性翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰，侧装式磁性翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。

7、测量范围：

1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。

2.顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。

8、远传输出及报警信号：磁性翻板液位计可实现远传4-20mA，485通讯，Modbus协议及开关量信号、报警功能。

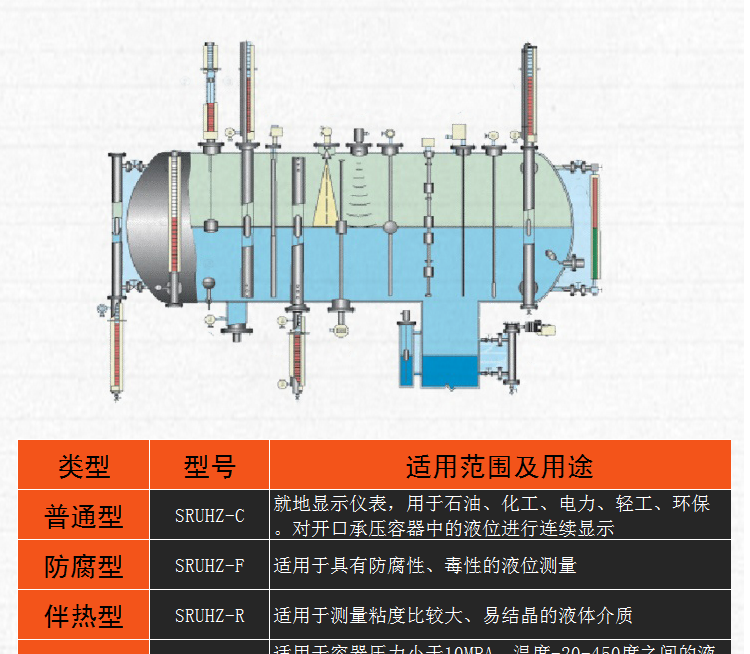

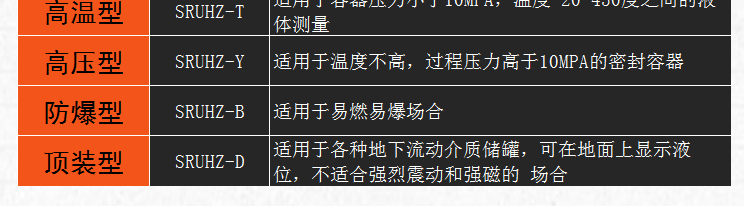

五、磁翻板液位计类型选择：

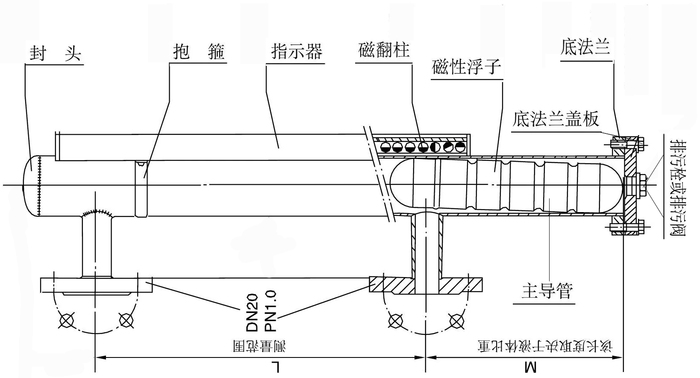

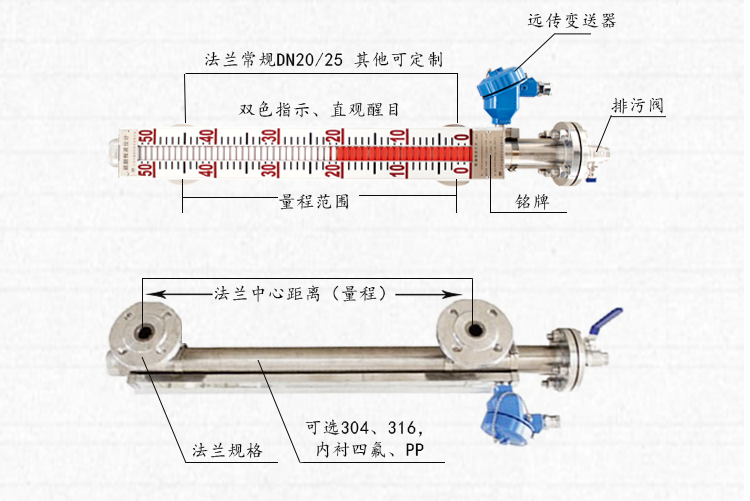

六、磁翻板液位计图
